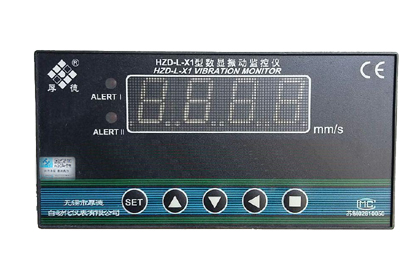

HZD-L-X1数显振动监控仪为振动烈度监控仪，主要用于对转速600-6000转/分旋转机械的振动烈度进行长期监测。

概述

HZD-L-X1数显振动监控仪与ST系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。

HZD-L-X1数显振动监控仪功能说明

●实现智能处理：报警值可通过面板按键设置；

●面板按键可调整量程值，无需电位器调整，方便现场调试；

●一分钟不按操作键，可自行回到运行状态；

●报警延时调整范围0.1～3秒，以防止现场干扰引起误报警；

●具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警；

●后面板有与振动幅度值成正比的电流输出端子，供记录输出；

技术指标

电源: 220VAC ±10% 50Hz

量 程:振动烈度：0～20.0mm/s(真有效值)

准确度（精度)：±1%（满量程）

电流输出：4～20mA ， 输出负载≤ 500Ω

开关量输出：DC28V/1A或220VAC/2A，常开触点

报警设定：满量程内任意设定

温度范围

运行时：0℃～+65℃ 储存时：-30℃～+80℃

相对湿度：至95%，不冷凝

订货代号

HZD- L-A□-B□-C□-D□-E□

选型说明

量程范围A□

1-0～10.0mm/s

2^*-0～20.0mm/s

3-0～50.0mm/s

通道选择：B□：

1-单通道；2^*-双通道3：双通道（挂壁式） 4：四通道 5：六通道巡检

传感器选择：C□1-ST-2；2^*-ST-3；3-ST-9268；4-ST-2FB（防爆型）

报警延时：D□：1-0.1秒；2^*-1秒；

通讯接口：E□

1:有RS485通讯接口  2^*-无通讯接口

无特殊要求，厂家按*号生产；如有特殊要求，请与公司协商。
