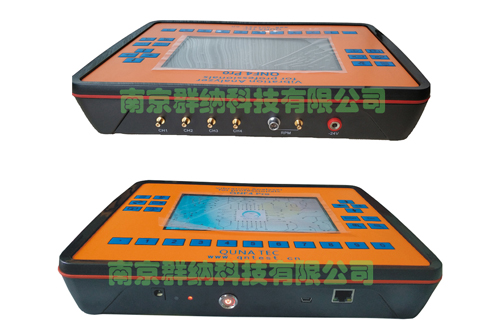

QNF4 Pro 4通道动平衡振动分析仪在硬件接口方面能够实现4通道振动+1通道转速测量，支持多种传感器的接入，包括电涡流传感器、磁电式速度传感器、加速度传感器、ICP加速度传感器、ICP速度传感器、光电传感器（转速测量）。同时仪表本身提供 -24VDC电源，便于涡流传感器的供电，无需额外使用电源转接箱。

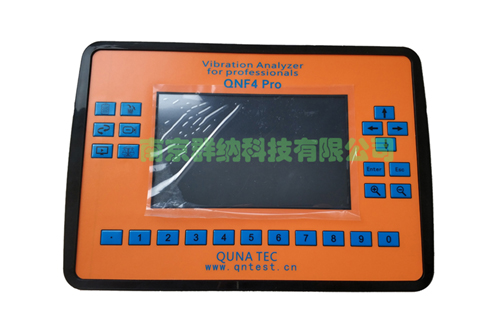

QNF4 Pro动平衡振动分析仪在显示方面，采用彩色大屏幕液晶屏（800×480RGB），显示内容丰富，显示图像清晰全面；仪表配备大容量可充电Li电池，提高仪表续航能力（4-5小时正常运行）；在软件方面能够实现振动数据的特征值提取、振动时域波形的实时显示、振动信号的频谱分析、波德图、转速曲线、历史曲线打开与展示；能实现振动信号的同步采集和非同步采集，设置灵活，便于操作；同时，仪表具备实时振动原始波形数据的录波能力，存储容量达到60GB，能够记录下连续的原始录波数据，存储为单文件形式便于后期从仪表内部通过USB接口拷贝到PC机进行更为全面的振动数据分析，由PC机配套软件打开分析查看；仪表本身内部嵌入了多种动平衡计算工具。

  QNF4 Pro动平衡振动分析仪能够使电动机、风机、涡流机、螺旋桨和泵的转子等旋转机械部件实现高精度的单面、双平面平衡。设置菜单清晰、全面，采用图形数据表示法的显示界面易于操作。利用多种计算方式确定不平衡力的幅度和位置，包括单平面影响系数法、双平面影响系数法、双平面谐分量法。同时，也适合瞬态信号测试，如叶片的敲击信号、落锤试验等瞬态信号、甩负荷等信号捕获记录，其100K高速同步采样率能保证瞬态信号的捕获和录制。

QNF4 Pro主要功能

1 （4+1）通道并行同步采集，高达200KSPS内部高速采样率，配合过采样技术和FIR数字滤波器算法提高实采数据的精度。

2 内置智能故障诊断数据库，实现对轴系振动故障初步评估，包括不对中、松动、不平衡和油膜涡动，便于现场使用人员的初步故障定位。

3 内置多种动平衡模块，针对不平衡问题进行平衡试验。

4 60GByte容量存储器，支持原始采样数据的连续存储。 USB数据接口，仪表和电脑连接后作为从设备工作，支持常规文件操作、盘符操作。

5 显示内容丰富、包括数据列表、实时波形、频谱图、伯德图、振动趋势图、图片浏览器；支持屏幕拍照和图片导出；支持四通道同屏显示和单通道独立显示的切换；支持坐标系的放大和缩小，便于查看细节。

6 支持常用供电输出，包括IEPE供电（4mA@20VDC）和-24VDC输出。

7 可充电锂电池供电,运行时长>4小时。

8 可配套上位机软件，对存储下来的数据文件作进一步的离线分析。
